详细介绍

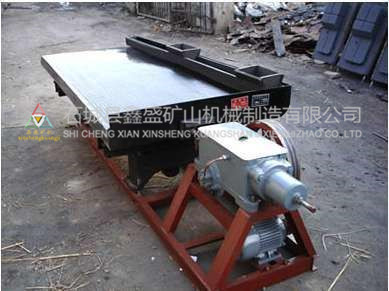

    摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。

    床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转,摇杆随之作上、下运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩。床面是通过联动座和往复杆相连的,所以此时亦使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

    床面向前运动期间,肘板间的夹角是由大向小变化,肘板端点的水平移动速度则由小向大变化。故床面的前进运动即由慢而快,反之在床面后退时,则由快而慢从而造成了等差运动,这样可保证床面上的物料向前运动,并进行按比重分选。  床面外形呈直角梯形,在木制框架内,木板沿斜向(与轴线交角45度)拼成平面。床面分漆灰刻槽床面及橡胶床面两种。漆灰刻槽床面用于选别细泥,橡胶床面则用于选别粗矿。用于选取细泥的摇床面沿纵向有0.5度左右的向下倾斜,用于选别粗砂的摇床则在纵向有1-2度的倾斜,在精矿端抬高。纵向坡度的大小借支撑机构上的螺栓调节。

    床面用摇动支撑支承在调坡机构上,摇动支撑使床面在垂直平面内作弧线起伏的前后往复运动,摇动支撑用槽钢固定在调节座板上,当用手轮通过调节丝杆使调节座板在鞍形座上回转时,即可调节床面倾角。

    根据给矿位置的不同,摇床设备可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边,左式摇床则给矿位置在左边。

摇床的技术参数

型号

冲程(mm)

冲次  (r/min)

给矿粒度(mm)

处理量(t/h)

功率(kw)

外型尺寸      (mm)

床面尺寸

重量(t)

6S普通摇床

8—36

240—380

0.02—2

15—108

1.1

5600×1855×1560

4450×1855×1546

0.75

6S小槽钢摇床

8—36

240—380

0.02—2

15—108

1.1

5600×1855×1560

4450×1855×1546

0.9

6S大槽钢摇床

8—36

240—380

0.02—2

15—108

1.1

5600×1855×1560

4450×1855×1546

1.3

6S大槽钢摇床双层

8—36

240—380

0.02—2

15—30

1.5

5600×1855×1560

4450×1855×1546

1.65

2100X1050小摇床

12—28

250—450

0—4

7.2—19.2

1.1

3045×1050×1020

2100×1050×850

0.69
