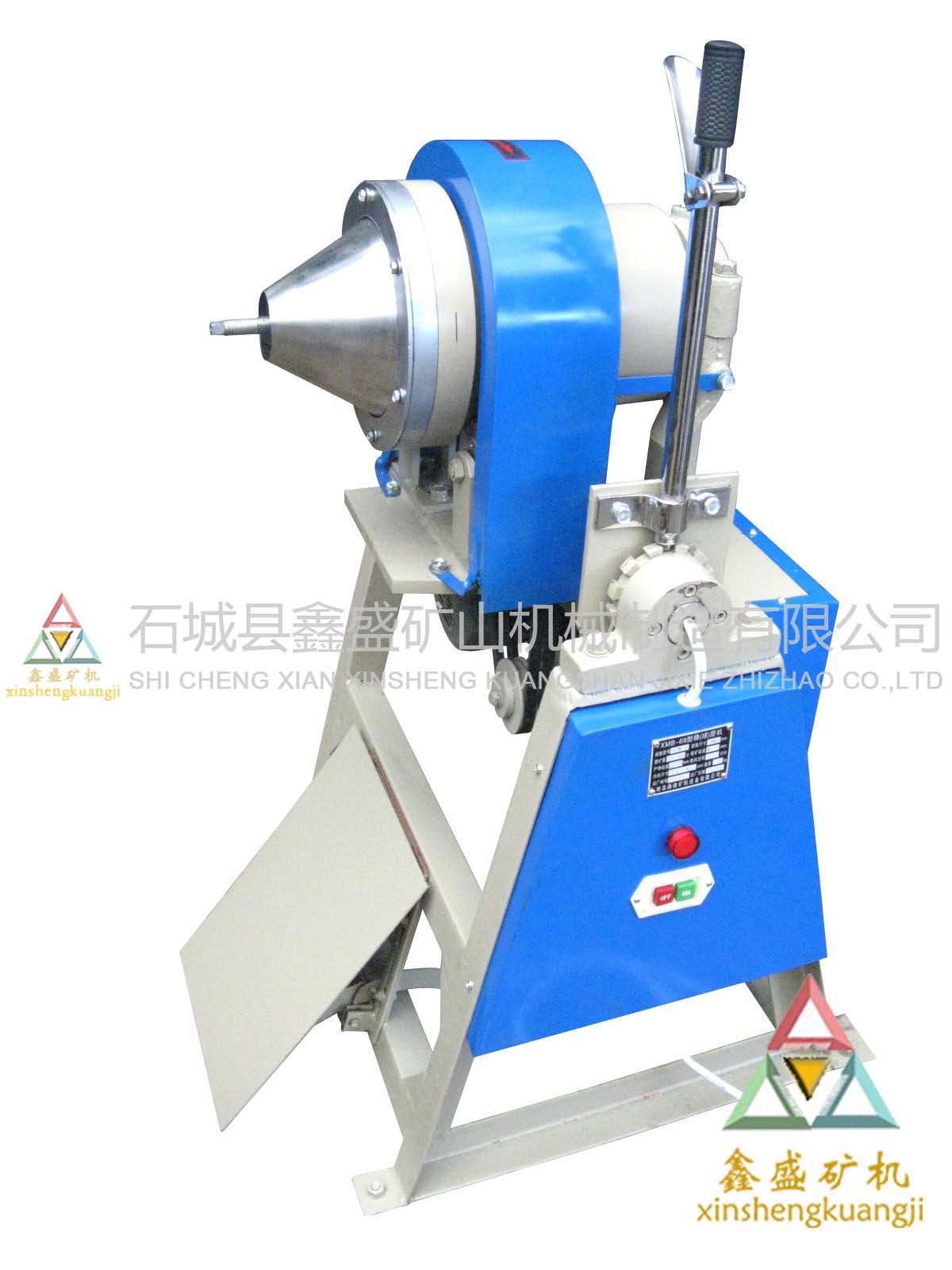

XMB型棒（球）磨机

所属分类：实验室球(棒)磨设备
点击次数：
发布日期：2021/03/26
在线询价

详细介绍

一、XMB型棒（球）磨机用途：

XMQ棒磨机适用于实验室湿法磨细矿石或其他物料之用。也可以将钢棒换为钢球作球磨机使用。但棒磨时，磨细产物粒度组成较均匀，过粉碎现象较小，且效率较高。一般进行矿石可选性实验研究和人工重砂磨细矿石时，宜采用棒磨。

二、ＸＭＢ型球（棒）磨机结构：

　　球墨铸铁筒体与大皮带轮用螺钉联为一体。筒体一端为开口，另一端为空心轴颈；两端分别承在一对托和一个主轴承上。主轴承座和托架，分别装在可转支180°的支承板上。支承板用两个轴承轴承座装在机架上。支承通过回转操纵手把及定位板，可以从水平左右偏转用22.5°、6735°、及90°，以完成装矿、排矿、倒棒和充满防锈石灰水等动作。

　　筒体右端有给矿口塞。械端有排矿口盖；工作时，用一时专门板手，按顺时针方向拧紧螺栓，使排矿口盖上的密封橡胶垫紧螺栓三、四转使盖子向外退出工6～10毫米，不用将盖子取下即可排矿。在排矿口端安设了集浆罩。在设计工作转速内完全子转支清洗时矿浆飞溅的现象。

　　电机及中间轴装在支承下面，以便与上部的重量配置均衡。传动的两级皮带每级均可调节皮带松紧，以保证全适的磨矿工作转速。

　　67型棒磨机的皮带调整，是由支承板上T型槽滑道和中间轴座板上的长分别进行。

　　68型棒磨机的皮带调整，按下述方法进行：

　　1、筒体皮带的调整：主要是调节中间支承的上下位置。但为了不致景响电动机皮带的松紧，须对调整螺杆作相应的调整。

　　2、电动机皮带的调整：主要是调节调整螺杆的上下，使中间轴绕中间支承转支一定位置。而为了不致影响筒体皮带的松紧。须对中间支轴承相应的调整，进行补偿。

为适应多种接矿容器的使用，折叠式接矿滑架，可以上下升降使用。机器的电器均已安装好，接上电源和地线，即可按使用要点开车运转。

三、ＸＭＢ型球（棒）磨机技术参数：

型号规格			单位	XMB160×200			XMB200×240			XMB240×300
筒体尺寸			mm	Ф160×200			Ф200×240			Ф240×300
容积			L	4.02			7.5			13.57
磨矿量			g	300～800			500～1000			1000～5000
给矿粒度			mm	≤2			≤2			≤3
产物粒度			mm	≤0.074			≤0.0 74			≤0.074
筒体转速			r/min	120±2			110±2			96±2
电机功率			kw	0.25			0.55			0.55
磨矿介质	钢棒	直径	mm	18		20	15	18	22	15	18	22
		长度	mm	185			225			286
		数量	（根）	10		9	17	9	9	33	13	6
		重量	kg	3.55		4.09	4.9	4.2	4.9	12.79	7.48	5.02
	钢球	直径	mm	20	25	30	20	25	30	20	25	30
		数量	（个）	100	26	5	136	52	29	290	115	37
		重量	kg	3.31	1.70	0.56	4.4	3.3	3.7	9.57	7.37	4.1
外形尺寸			mm	1052×530×1160			1052×615×1160			1052×615×1160
重量			㎏	90			155			160

我公司生产的XFD单槽浮选机、LY型实验摇床、BLL型实验螺旋溜槽、XCT型实验跳汰机、密封式双辊破碎机、新型充气挂槽浮选机、XMQ420*450型格子球磨机、密封式破碎缩分制样机、密封式圆盘粉碎机、密封式对辊破碎机、盘式真空过滤机等选矿实验设备，为各大高校、化验室、选矿厂等有实验需求的客户提供产品和服务，本公司所售实验设备承诺一年内有任何质量问题包退包换，并诚征各省市经销商合作。
