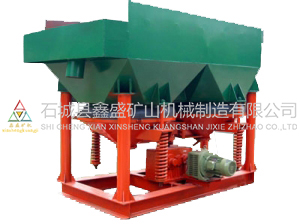

锯齿波跳汰机

  • 所属分类:锯齿波跳汰机

  • 点击次数:
  • 发布日期:2018/09/18
  • 在线询价
详细介绍

 锯齿波跳汰机是现代重选设备之一,由于其处理能力大,选别粒度范围广,操作维护简单,作为粗选或精选被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物,特别是在锰矿、重晶石选矿领域中得到了广泛应用。

    锯齿波跳汰机是根据跳汰床层理论分层规律,在传统跳汰机基础上进行研制和改进的一种节能重选设备,其跳汰脉动曲线呈锯齿形,使上升水流快于下降水流:上升时间短、下降时间长;克服了正弦波,脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷,增强了床层的松散度,缓解了吸入作用,使矿物中的重矿粒得到充分沉降,大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高:Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%;耗水量减少30%-40%,占地面积减少1/3,且冲程可调整,由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平,是目前较理想的节能重选设备之一。

锯齿波跳汰机

锯齿波型跳汰机技术参数:

项目

参数

型号

跳汰室

隔膜

给矿粒度mm

筛下补给水量m3/

吨矿

补给水压力

Mpa

处理量

t/h

电机

功率

kw

外形尺寸mm

重量

kg



备注

形状

面积m2

冲程mm

冲次

/min

JT0.57-1

梯形

0.57

(M12凸轮)8.512

(M17凸轮)1017

(M21凸轮)1221

80-180

<6

1-2

0.05

1.5-3

1.5

1550×780×1530

610


JT1-1

梯形

1.04

<10

2-3

2.5-5

2.2

2270×1110×1890

900


JT2-2

矩形

2.28

<10

2-4

5-10

3

3225×1550×2050

1640


JT3-1

梯形

3

1230可调

50-125

<10

3-6

0.05

7.5-15

5.5

2745×2000×3030

3085


JT4-2

矩形

4

2557五种凸轮可调

<25

4-8

8-20

7.5

4240×1990×2750

3098

大颗粒跳汰机

JT4-2A

矩形

4

2557五种凸轮可调

<25

4-8

8-20

4×2

4240×1990×2750

3500

大颗粒跳汰机

双传动

JT5-2

梯形

4.86

12-30可调

<10

3-6

12-25

7.5

3600×2000×2600

4500

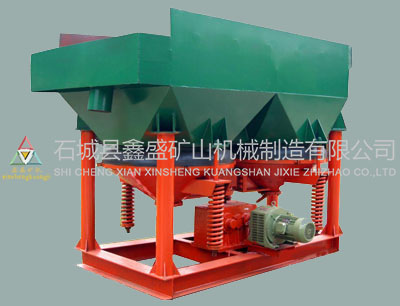

锯齿波跳汰机

锯齿波跳汰机是近年来出现的一种新型跳汰机设备,相比其他跳汰机区别:



一、传统的跳汰机多为圆周偏心驱动,其跳汰脉动曲线多为正弦波形,由于隔膜运动产生的上升、下降水流速度和作用时间基本相同,因此,不利于跳汰床层松散及矿粒按比重分层,从而影响了设备的选别比和回收率。

二、同属于下动式的隔膜跳汰机,分为JT1070/2JT1515/2等不同型号,其外观与普通LTA下动式跳汰机区别不大,那么这两种跳汰机究竟有什么相同或不同之处呢?锯齿波跳汰机与下动式跳汰机的区别主要集中在以下几点:
1
、从外观来看,锯齿波跳汰机的传动方式与下动式跳汰机不同,锯齿波跳汰机通过锯齿波发生器产生锯齿波脉动曲线,进而推进下动鼓膜运动,产生类似于锯齿的脉动水流曲线,两个鼓膜和下动椎体为同时上下运动,运动轨迹和方向完全一致。而下动式跳汰机则采用偏心连杆机构产生普通正弦波脉动曲线,带动下动摆杆和鼓膜产生运用,迫使水流产生正弦波脉动曲线,两个下动鼓膜运动方向恰好相反,。
2
、锯齿波跳汰机的筛网面积稍大于下动式跳汰机。JT1070/2锯齿波跳汰机的筛网面积为1070*1070*2,而下动式跳汰机的筛网面积为1000*1000*2,因此可得出锯齿波跳汰机筛网面积稍大于下动式跳汰机。
3
、根据多年的实践生产经验得知,锯齿波跳汰机虽然筛网面积稍大,但其处理量却小于下动式跳汰机。由于锯齿波跳汰机采用锯齿波发生器鼓动隔膜产生水流运动,其冲程在0-12mm之间徘徊,冲次也远远不能达到下动式跳汰机的水平,因此该类型跳汰机的处理能力比下动式跳汰机略低。
4
、锯齿波跳汰机产生的锯齿波脉动曲线对细粒不规则形状的重矿物回收效果显著,对一定范围内不分级矿物的洗选也具有很好的效果。因此锯齿波跳汰机多用于处理细粒嵌布的矿物原料或用于处理片状,枝叶状等不规则形状砂金矿。而下动式跳汰机对细粒粉状矿的回收稍逊于锯齿波跳汰机,主要用于回收粗,中粒嵌布的颗粒状物料。
5
、锯齿波跳汰机鼓动水流的方式属于锯齿波脉动,没有强制上升或下降的特点,因此锯齿波跳汰机具有省水的特点。而下动式跳汰机则强制物料层的松散和紧密,对水流有强制上升或下降作用,因此比锯齿波跳汰机耗水量大。
6
、下动式跳汰机的调节比较简单,只需调节水量,冲程,冲次即可,而锯齿波跳汰机除以上数据外还需控制弹簧行程,保证冲程冲次在预定范围之内,以免造成设备损坏。
综上所述,锯齿波跳汰机和下动式跳汰机终究还是有很多不同之处,根据自身矿物特性确定跳汰机的类型对后期选矿指标有很大的影响,因此在此敬告广大客户朋友,在选购跳汰机时一定要到专业的跳汰机生产厂家,听取专业人士的建议,以免上当受骗。
