螺旋溜槽

您的当前位置: 首 页 >> 产品中心 >> 螺旋溜槽

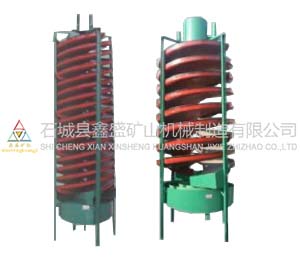

螺旋溜槽

  • 所属分类:螺旋溜槽

  • 点击次数:
  • 发布日期:2018/09/18
  • 在线询价
详细介绍

 螺旋溜槽简介:

螺旋溜槽是具有国内先进水平的高效重选新设备。它是综合了螺旋选矿机、螺旋溜槽、摇床、离心选矿机的特点的设备,是采矿、选矿的最佳设备,特别是海滨、河畔、砂滩、溪道的砂矿开采更为理想。经冶金部组织有关科研,设计,高校和厂矿等单位进行鉴定通过,认为该设备性能优良,选别指标先进,确定成批生产推广使用。

本厂采用最新设计图纸和成套技术组织生产,严格质检,保证产品各项技术要求。制造系列化各种规格玻璃钢螺旋溜槽,供有色、黑色金属矿山,煤炭化工选煤、选硫厂以及科研、设计、院校试验室选用。

螺旋溜槽的用途:

本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、磷乙矿、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制,给矿浓度允许变化范围大,富集比高、回收率高,占地面积小、耗水量少,结构简单,无需动力,处理量大,安装简易,操作方便,投资小见效快等优点。


螺旋溜槽

螺旋溜槽使用方法及原理:

将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上顶两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重、粒度、形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程。

螺旋溜槽的优点:

产品具有结构合理,安装简单,占地面积少,操作简易,选矿稳定,分矿清楚,处理量大,效率高选矿富集比高、回收率高,运转可靠的特点.具有重量轻、防潮、防锈、耐腐蚀,对给矿量和浓度、粒度、品位的波动适应性强,无噪音等优点

螺旋溜槽的工作特点是在槽的末端分别截取精、中、尾矿,且在选别过程中不加冲洗水。螺旋溜槽是设备的主体部件,由玻璃钢制成的螺旋 耐磨衬里,通常是聚胺酯耐磨胶或掺人造金刚砂的环氧树脂。最近则在糊制螺旋 槽体的同时在内表面带上含辉绿岩粉的耐磨层。在螺旋槽的上方有分矿器和给矿槽;下部有产物截取器和接矿槽。整个设备用槽钢垂直地加起。

螺旋溜槽

结构特点

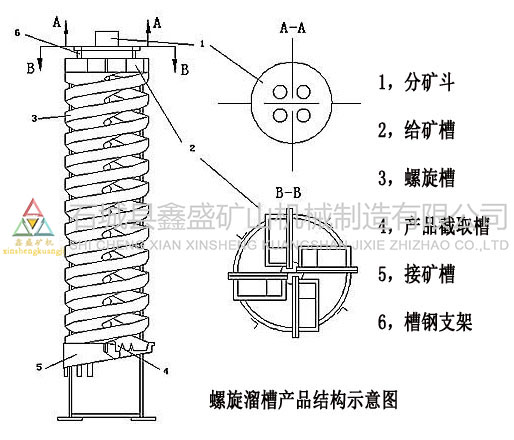

螺旋溜槽由给矿匀分器、给矿槽、螺旋槽、产品截取槽、接矿斗和槽支架六个部分组成。螺旋溜槽,由螺旋片组成的螺旋槽是主要部件。螺旋片是由玻璃钢(玻璃纤维增强塑料)制成,借螺栓联接在一起。玻璃钢螺旋片质轻而坚固。它的选别工作面有一层耐磨层,经久耐用。槽的首端设有多管式给矿匀分器,分矿均匀,控制简便。匀分的矿浆通过给矿柑缓慢地给到螺旋槽面上。螺旋槽的尾端装有阀块式产品截取槽,将已分选的矿流按品位分成几种产品。用调节阀块的位置来改变各产品的截取宽度。接矿斗是一同心环形筒,将已截取的多股矿流按产品分别汇集导出。

螺旋槽的横截面为立方抛物线。曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、制造容易、重量轻、配置安装和维修方便等优点。


螺旋溜槽

数:

型号

5LL-1500

5LL-1200

5LL-900

5LL-600

5LL-400

外径(毫米)

1500

1200

900

600

400

螺距(毫米)

540,720

900,720,540

675,540,405

450,360,270

240,180

距径比(螺距/直径)

0.72,0.6,0.45

0.75,0.6,0.45

0.75,0.6,0.45

0.75,0.6,0.45

0.75,0.6,0.45

横向倾角(度)

9°

9°

9°

9°

9°

每台最多安装螺旋头数

4-2

4-2

4-2

4-2

4-2

给矿粒度(毫米)

0.3-0.02

0.3-0.03

0.3-0.03

0.2-0.02

0.2-0.02

给矿浓度(%

25-55

25-55

25-55

25-55

25-55

生产能力(吨/时)

8-6

4-6

2-3

0.8-1.2

0.15-0.2

外形尺寸

长(毫米)

1560

1360

1060

700

460

宽(毫米)

1560

1360

1060

700

460

高(毫米)

5230

5230

4000

2600

1500

重量(公斤)

800

600

400

150

50



螺旋溜槽


螺旋溜槽
